В поисках эффективной легкой и дешевой многодиапазонной антенны решили сделать Double zeppelin antenna из ТРП 2х0,4 (телефонная лапша)

Итак, берем 30 метров лапши по 2грн. за метр и разрезаем 10,5 метров на два луча. Остаток будет двухпроводной линией снижения. Т.е. цена антенны 3$ и фидера не надо. Вес опять же более чем малый для полевых вылазок. Прочность достаточная.

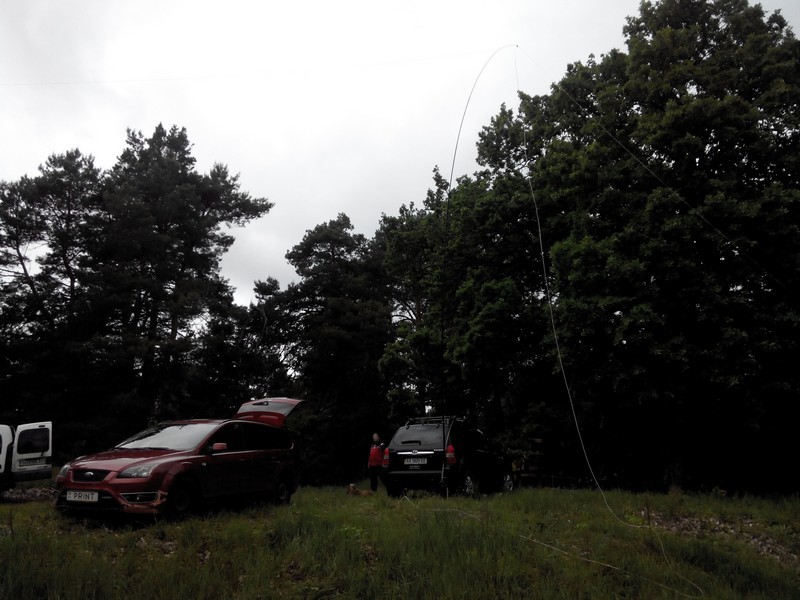

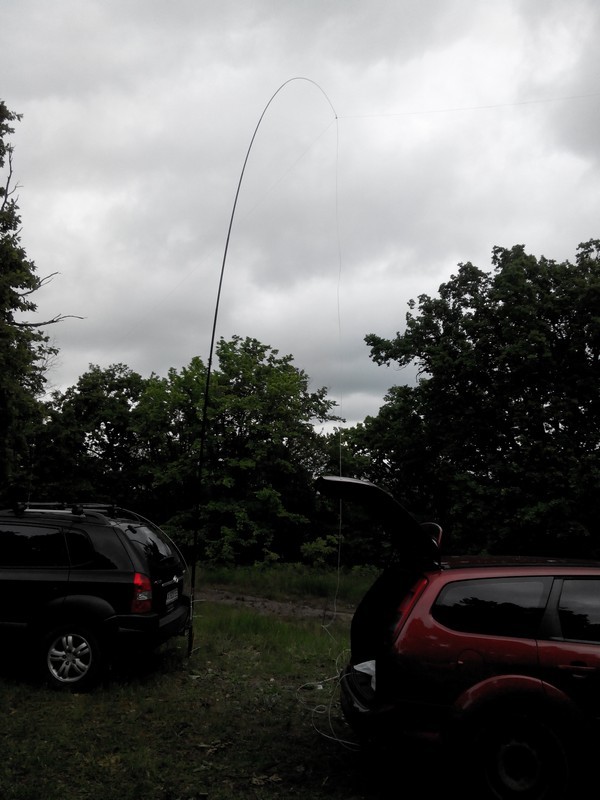

Сначала мы попробовали закрепить антенну на 10 метровой удочке, но верхние колена тонкие и удочка сильно гнулась.

Да и саму удочку еще нужно к чему-то закрепить

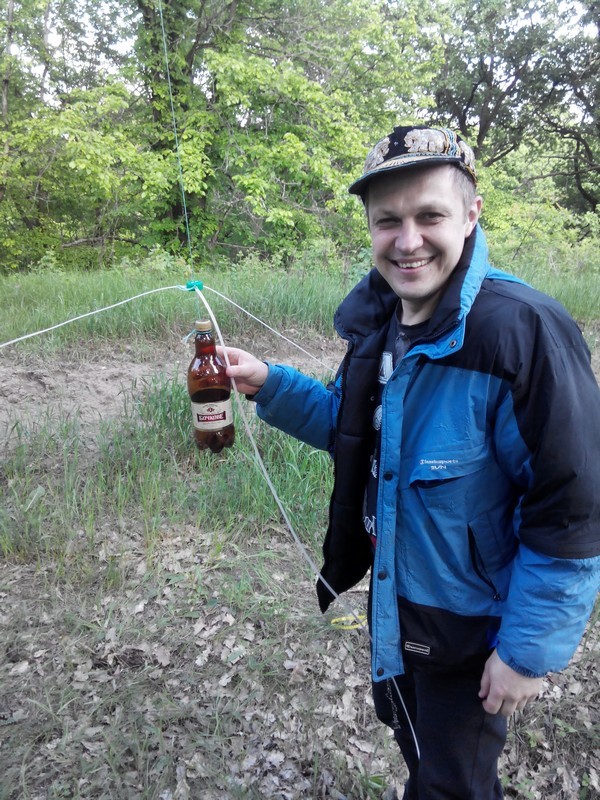

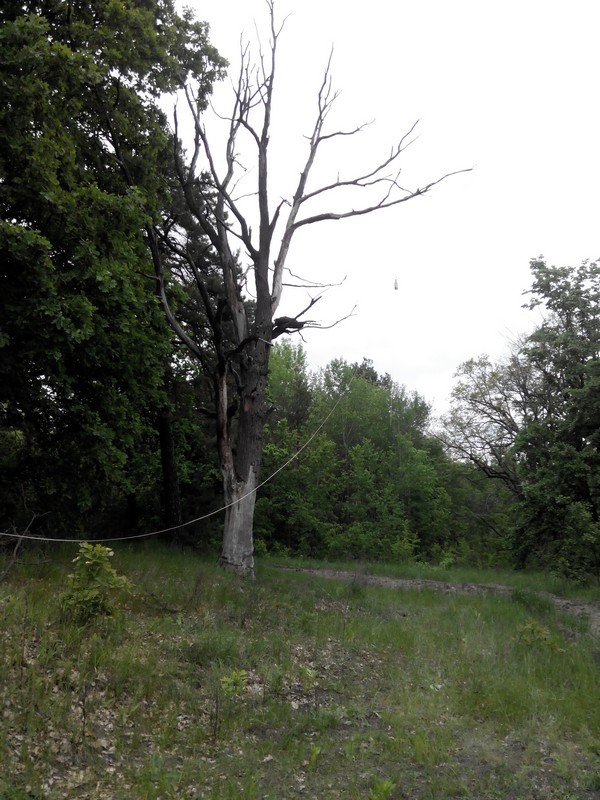

Потом машина уехала и мы с помощью бутылки забросили место подвеса на дерево – те же 8-10 метров

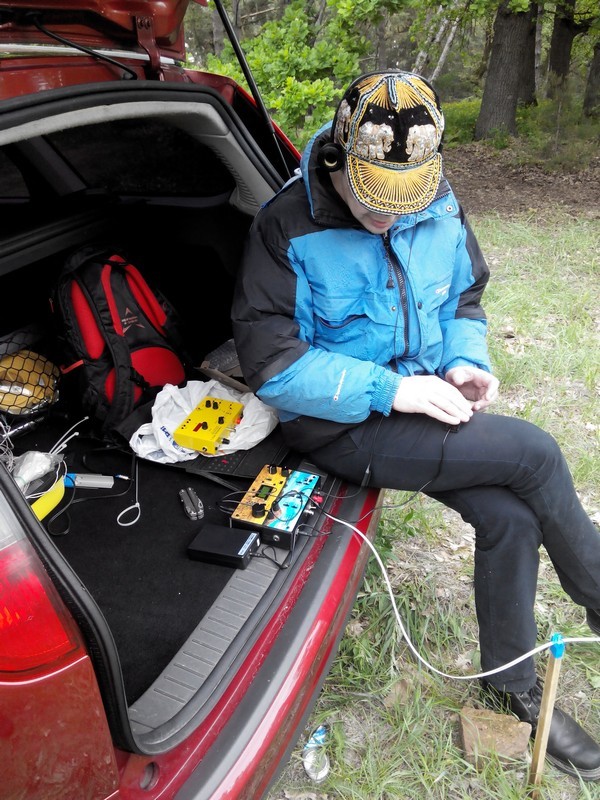

Тестировалась антенна на QRP радио со встроенным Z-match тюнером

В процессе настройки, возможностей тюнера не хватало на 14МГц и мы подворачивали концы лучей до 8,1 метра каждый, а потом еще на 2,4 метра подрезали саму линию. Но это не имело особого значения.

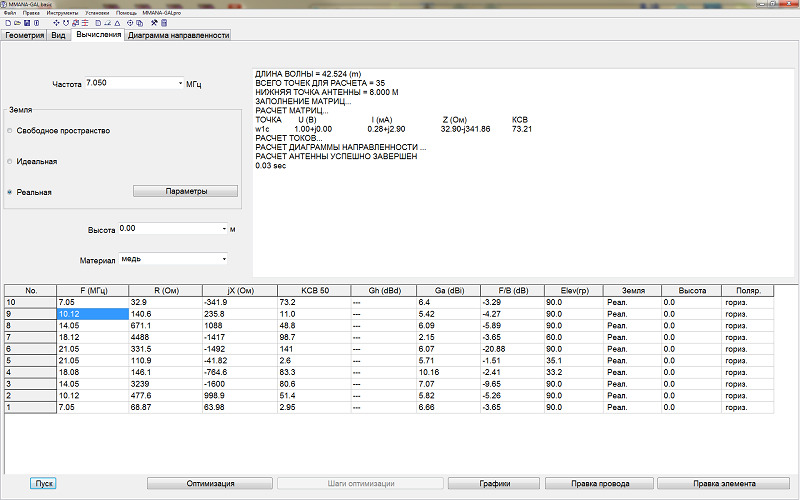

Последующее моделирование подтвердило необходимость симметричного тюнера:

строки с 1 по 5 это длина лучей 10,5+10,5 метров
строки с 6 по 10 это длина лучей 8,1+8,1 метров

Поэтому при наличии тюнера можно рекомендовать эту антенну для полевых выездов, учитывая ее малые размеры в собранном виде, малый вес и неприлично низкую стоимость и легкость изготовления.
