На эксперимент меня подвиг опыт K3IT Icom 746 Kenwood TS-590 и UT0UM (повторил на своем 590-м и помог купить как сам 4z5lv Afedri SDR-Net так и буфер Z10000 )


Пока нет соединительного кабеля – опробовал на кусок проволочки – все работает!

С кумом посидели немного и нашли оптимальную точку. Не с точки зрения схемы, а с точки зрения куда припаяться обычным паяльником можно. Нашего зрения с увеличительным стеклом хватило с большим трудом.

Вот она:

Блок схема:

И принципиальная:

И фото внатуре:

Дырочка под разъем диаметр 8мм

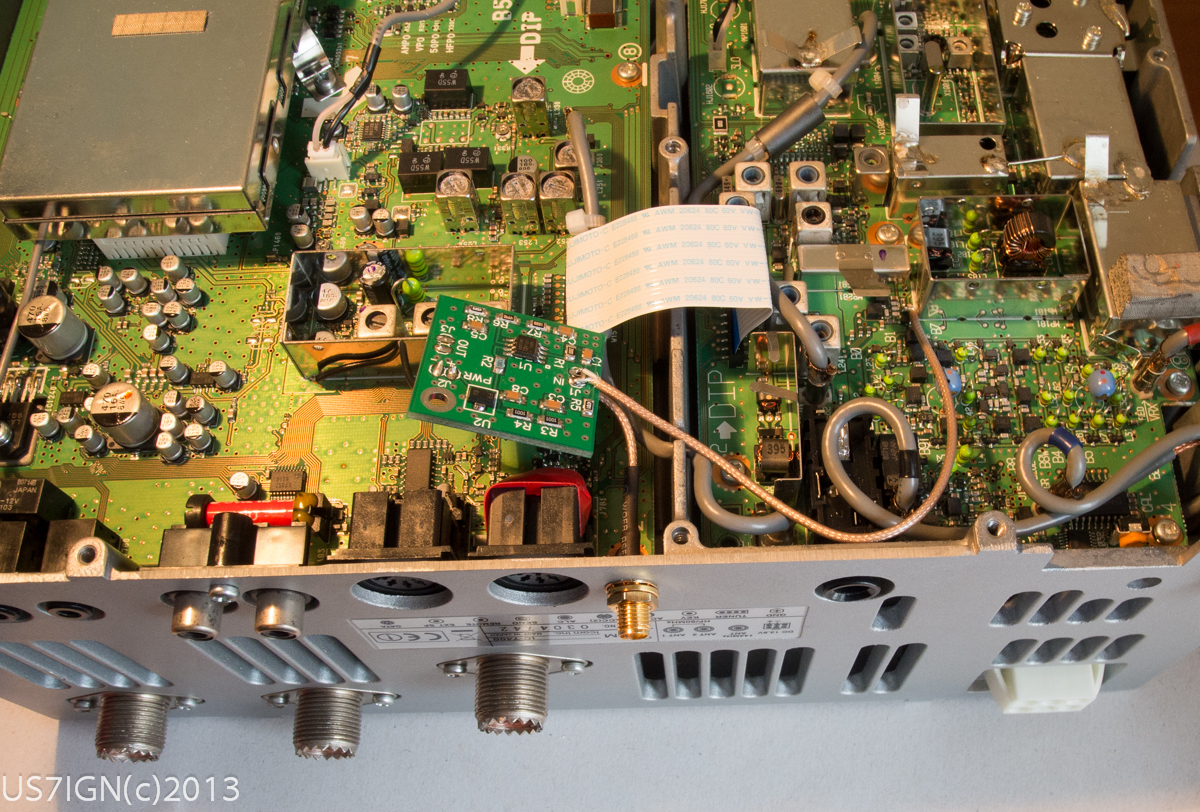

Вот так все расположилось перед закрытием крышкой

Питание взял минимально коротким проводом с ближайшего большого разъема.

На видео работа и я включаю-выключаю АТТ

P.S. конкретно в модели ICOM IC-7400 применять такое подключение не представляется возможным – емкость соединительного кабеля в 12 пФ и само его наличие вызывает возбуждение трансивера по ВЧ при работе на УКВ. Поэтому такое подключение корректно работает только на КВ.
